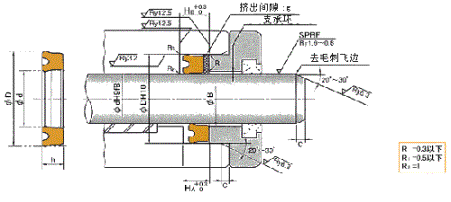

UPH大截面活塞和活塞杆两用密封件

UPH型
密封件的公稱尺寸 腔體尺寸 標準（A505） 耐熱（F357）
d D h φd φD φD1 HA HB C NOK 零件號 名義號 NOK 零件號 名義號
6.3 16.3 7.5 6.3 16.3 15.3 8.5 10.5 2.5 CU3308D0 UPH-6.3 　 　
16.3 8 6.3 16.3 15.3 9 11 CU0024D0 UPH-6.3A 　 　
7.1 17.1 7.5 7.1 17.1 16.1 8.5 10.5 CU3309D0 UPH-7.1 　 　
17.1 8 7.1 17.1 16.1 9 11 CU0030D0 UPH-7.1A 　 　
8 18 7.5 8 18 17 8.5 10.5 CU0042D0 UPH-8 　 　
18 8 8 18 17 9 11 CU0043D1 UPH-8A CU0043D2 UPH-8AF
9 19 7.5 9 19 18 8.5 10.5 CU3310D0 UPH-9 　 　
19 8 9 19 18 9 11 CU0054D0 UPH-9A 　 　
10 20 7.5 10 20 19 8.5 10.5 CU0068D0 　UPH-10 　 　
20 8 10 20 19 9 11 CU0069D1 UPH-10A 　 　
11.2 21.2 7.5 11.2 21.2 20.2 8.5 10.5 CU3311D0 UPH-11.2 　 　
21.2 8 11.2 21.2 20.2 9 11 CU0081D0 UPH-11.2A 　 　
12 25 8 12 25 24 9 11 CU0093D0 UPH-12 CU0093D3 UPH-12F
12.5 22.5 7.5 12.5 22.5 21.5 8.5 10.5 CU3312D0 UPH-12.5 　 　
22.5 8 12.5 22.5 21.5 9 11 CU0102D0 UPH-12.5A 　 　
14 24 7.5 14 24 23 8.5 10.5 CU0121D0 UPH-14 　 　
24 8 14 24 23 9 11 CU0122D0 UPH-14A CU0122D3 UPH-14AF
15 25 8 15 25 24 9 11 CU0135D0 UPH-15A 　 　
28 10 15 28 27 11 13 CU0137D0 UPH-15 　 　
16 26 7.5 16 26 25 8.5 10.5 CU0156D0 UPH-16 CU0156D2 UPH-16F
26 8 16 26 25 9 11 CU0157D1 UPH-16A 　 　
32 10 16 32 31 11 13 CU0161D0 UPH-16B 　 　
18 28 8 18 28 27 9 11 CU0182D0 UPH-18A CU0182D4 UPH-18AF
31 10 18 31 30 11 13 3.5 CU0186D0 UPH-18 　 　
33 10 18 33 32 11 13 CU2196D0 UPH-18B 　 　
18.5 31.5 10 18.5 31.5 30.5 11 13 CU3313D0 UPH-18.5 　 　
20 30 8 20 30 29 9 11 CU0215D1 UPH-20A CU0215D2 UPH-20AF
33 10 20 33 32 11 13 CU0221D0 UPH-20 　 　
35 10 20 35 34 11 13 CU0224D0 UPH-20B 　 　
21.5 31.5 8 21.5 31.5 30.5 9 11 CU0239D0 UPH-21.5 　 　
22 35 10 22 35 34 11 13 CU0249D0 UPH-22 　 　
22.4 32.4 8 22.4 32.4 31.4 9 11 CU0263D0 UPH-22.4A CU0263D3 UPH-22.4AF
35.4 10 22.4 35.4 34.4 11 13 CU0265D1 UPH-22.4 　 　
25 35 8 25 35 34 9 11 CU0282D2 UPH-25A CU0282D3 UPH-25AF
38 10 25 38 37 11 13 CU0288D0 UPH-25 　 　
40 10 25 40 39 11 13 CU0292D0 UPH-25B CU0292D4 UPH-25BF
45 12 25 45 44 13 15 CU0301D0 UPH-25C 　 　
25.5 35.5 8 25.5 35.5 34.5 9 12 CU0309D0 UPH-25.5 　 　
27 40 10 27 40 39 11 14 CU2347D0 UPH-27 　 　
28 40 10 28 40 39 11 14 CU0330D2 UPH-28A CU0330D6 UPH-28AF
41 10 28 41 40 11 14 CU0335D0 UPH-28 　 　
43 10 28 43 42 11 14 CU0340D0 UPH-28B 　 　
30 43 10 30 43 42 11 14 CU0364D0 UPH-30 CU0364D2 UPH-30F
45 10 30 45 44 11 14 CU0368D2 UPH-30A CU0368D8 UPH-30AF
31.5 44.5 10 31.5 44.5 43.5 11 14 CU0385D0 UPH-31.5 　 　
46.5 10 31.5 46.5 45.5 11 14 CU0387D1 UPH-31.5A 　 　
32 45 10 32 45 44 11 14 CU2451D0 UPH-32 　 　
46 10 32 46 45 11 14 CU0403D0 UPH-32A 　 　
48 10 32 48 47 11 14 CU0404D0 UPH-32B 　 　
34 50 12 34 50 49 13 16 CU0408D0 UPH-34 　 　
35 50 10 35 50 49 11 14 4 CU0437D4 UPH-35B CU0437D5 UPH-35BF
50 12 35 50 49 13 16 CU0438D0 UPH-35 　 　
51 12 35 51 50 13 16 CU0441D0 UPH-35A 　 　
35.5 50.5 10 35.5 50.5 49.5 11 14 CU0456D2 UPH-35.5A CU0456D6 UPH-35.5AF
51.5 12 35.5 51.5 50.5 13 16 CU0458D0 UPH-35.5 CU0458D2 UPH-35.5F
38 52 10 38 52 51 11 14 CU0470D1 UPH-38 　 　
40 55 10 40 55 54 11 14 CU0505D3 UPH-40A CU0505D2 UPH-40AF
56 10 40 56 55 11 14 CU0508D0 UPH-40B 　 　
56 12 40 56 55 13 16 CU0509D0 UPH-40 　 　
60 12 40 60 59 13 16 CU0514D0 UPH-40C 　 　
41 56 10 41 56 55 11 14 CU0523D0 UPH-41 　 　
45 60 10 45 60 59 11 14 CU0577D5 UPH-45A CU0577D9 UPH-45AF
60 12 45 60 59 13 16 CU0578D0 UPH-45B 　 　
61 12 45 61 60 13 16 CU0580D0 UPH-45 CU0580D3 UPH-45F
47 63 12 47 63 62 13 16 CU0591D0 UPH-47 　 　
48 63 10 48 63 62 11 14 CU0601D1 UPH-48 CU0601D4 UPH-48F
50 65 10 50 65 64 11 14 CU0631D2 UPH-50A CU0631D7 UPH-50AF
66 12 50 66 65 13 16 CU0635D0 UPH-50 CU0635D3 UPH-50F
70 12 50 70 69 13 16 CU0639D3 UPH-50B CU0639D4 UPH-50BF
51 71 12 51 71 70 13 16 CU0669D0 UPH-51 　 　
53 69 12 53 69 68 13 16 CU3317D0 UPH-53 　 　
73 12 53 73 72 13 16 CU0683D0 UPH-53A 　 　
55 71 12 55 71 70 13 16 CU0704D1 UPH-55 　 　
75 12 55 75 74 13 16 CU0708D2 UPH-55A CU0708D6 UPH-55AF
80 15 55 80 79 16 19 CU0712D0 UPH-55B 　 　
56 72 12 56 72 71 13 16 CU0727D0 UPH-56 CU0727D2 UPH-56F
76 12 56 76 75 13 16 CU0728D1 UPH-56A CU0728D4 UPH-56AF
60 76 12 60 76 75 13 16 CU0757D1 UPH-60 　 　
80 12 60 80 79 13 16 CU0761D1 UPH-60A CU0761D6 UPH-60AF
63 79 12 63 79 78 13 16 CU0791D0 UPH-63 　 　
83 12 63 83 82 13 16 CU0793D1 UPH-63A CU0793D3 UPH-63AF
64 80 12 64 80 79 13 16 CU2123D1 UPH-64 CU2123D2 UPH-64F
65 81 12 65 81 80 13 16 5 CU3318D0 UPH-65 　 　
85 12 65 85 84 13 16 CU0819D1 UPH-65A CU0819D2 UPH-65AF
67 87 12 67 87 86 13 16 CU0831D0 UPH-67A CU0831D3 UPH-67AF
87 15 67 87 86 16 19 CU3319D0 UPH-67 　 　
70 90 12 70 90 89 13 16 CU0862D1 UPH-70A CU0862D4 UPH-70AF
90 15 70 90 89 16 19 CU0864D0 UPH-70 CU0864D2 UPH-70F
71 91 12 71 91 90 13 16 CU0884D1 UPH-71A CU0884D3 UPH-71AF
91 15 71 91 90 16 19 CU0885D0 UPH-71 　 　
75 95 12 75 95 94 13 16 CU0910D1 UPH-75A 　 　
95 15 75 95 94 16 19 CU0911D1 UPH-75 CU0911D2 UPH-75F
80 100 12 80 100 99 13 16 CU0948D1 UPH-80A CU0948D9 UPH-80AF
100 15 80 100 99 16 19 CU0949D2 UPH-80 CU0949D3 UPH-80F
85 105 12 85 105 104 13 16 CU0989D1 UPH-85A CU0989D3 UPH-85AF
105 15 85 105 104 16 19 CU0990D0 UPH-85 　 　
90 110 12 90 110 109 13 16 CU1030D3 UPH-90A CU1030D7 UPH-90AF
110 15 90 110 109 16 19 CU1031D0 UPH-90 CU1031D3 UPH-90F
92 112 12 92 112 111 13 16 CU1042D1 UPH-92A 　 　
112 15 92 112 111 16 19 CU2132D1 UPH-92 CU2132D2 UPH-92F
95 115 12 95 115 114 13 16 CU1056D0 UPH-95A CU1056D4 UPH-95AF
115 15 95 115 114 16 19 CU1057D1 UPH-95 CU1057D3 UPH-95F
120 15 95 120 118 16 19 CU1061D0 UPH-95B 　 　
100 120 12 100 120 118 13 16 CU1089D3 UPH-100A CU1089D7 UPH-100AF
120 15 100 120 118 16 19 CU1091D0 UPH-100 CU1091D3 UPH-100F
125 15 100 125 123 16 19 CU1096D0 UPH-100B CU1096D3 UPH-100BF
105 125 15 105 125 123 16 19 CU1129D2 UPH-105 CU1129D4 UPH-105F
106 126 15 106 126 124 16 19 CU1138D0 UPH-106 　 　
110 130 15 110 130 128 16 19 CU1165D1 UPH-110 CU1165D4 UPH-110F
112 132 15 112 132 130 16 19 CU1182D0 UPH-112 CU1182D3 UPH-112F
115 135 15 115 135 133 16 19 CU1198D0 UPH-115 　 　
118 138 15 118 138 136 16 19 CU1207D0 UPH-118 CU1207D2 UPH-118F
120 140 15 120 140 138 16 19 CU1224D2 UPH-120 CU1224D1 UPH-120F
125 145 15 125 145 143 16 19 6.5 CU1257D0 UPH-125A 　 　
150 19 125 150 148 20 23 CU1933D0 UPH-125 CU1933D2 UPH-125F
130 150 15 130 150 148 16 19 CU1284D2 UPH-130A CU1284D4 UPH-130AF
155 19 130 155 153 20 23 CU3320D0 UPH-130 　 　
132 152 15 132 152 150 16 19 CU1292D0 UPH-132A 　 　
157 19 132 157 155 20 23 CU2703D1 UPH-132 CU2703D2 UPH-132F
135 155 15 135 155 153 16 19 CU1305D0 UPH-135B 　 　
160 15.7 135 160 158 17 20 CU3322D0 UPH-135A 　 　
160 19 135 160 158 20 23 CU1960D0 UPH-135 　 　
140 160 15 140 160 158 16 19 CU1327D1 UPH-140A CU1327D4 UPH-140F
165 19 140 165 163 20 23 CU1332D2 UPH-140 　 　
145 165 15 145 165 163 16 19 CU1344D0 UPH-145A 　 　
170 19 145 170 168 20 23 CU2348D0 UPH-145 CU2348D1 UPH-145F
150 170 15 150 170 168 16 19 CU1363D2 UPH-150A CU1363D3 UPH-150AF
175 19 150 175 173 20 23 CU1367D0 UPH-150 　 　
155 180 15 155 180 178 16 20 CU1391D2 UPH-155B CU1391D4 UPH-155BF
180 15.7 155 180 178 17 21 CU3323D0 UPH-155A 　 　
180 19 155 180 178 20 24 CU1393D0 UPH-155 　 　
160 185 15 160 185 183 16 20 CU1413D0 UPH-160A 　 　
185 19 160 185 183 20 24 CU2349D0 UPH-160 　 　
165 190 15 165 190 188 16 20 CU1431D0 UPH-165A 　 　
190 19 165 190 188 20 24 CU3324D0 UPH-165 　 　
170 195 15 170 195 193 16 20 CU1448D1 UPH-170A 　 　
195 19 170 195 193 20 24 CU3325D0 UPH-170 　 　
175 200 15 175 200 198 16 20 CU1461D2 UPH-175B CU1461D3 UPH-175BF
200 15.7 175 200 198 17 21 CU3326D0 UPH-175A 　 　
200 19 175 200 198 20 24 CU1463D1 UPH-175 　 　
180 205 15 180 205 203 16 20 CU1490D0 UPH-180A 　 　
205 19 180 205 203 20 24 CU1492D0 UPH-180 　 　
185 210 15 185 210 208 16 20 CU1504D0 UPH-185 　 　
190 215 15 190 215 213 16 20 CU1519D0 UPH-190A CU1519D2 UPH-190AF
215 19 190 215 213 20 24 CU3327D0 UPH-190 　 　
199 224 15 199 224 222 16 20 CU1532D0 UPH-199B 　 　
224 15.7 199 224 222 17 21 CU3329D0 UPH-199A 　 　
224 19 199 224 222 20 24 CU1535D0 UPH-199 　 　
200 225 15 200 225 223 16 20 CU1547D0 UPH-200A CU1547D4 UPH-200AF※
225 19 200 225 223 20 24 CU2350D0 UPH-200 　 　
210 235 18 210 235 233 19 23 CU1579D0 UPH-210 　 　
212 237 19 212 237 235 20 24 CU1585D0 UPH-212 　 　
224 249 19 224 249 247 20 24 CU2926D0 UPH-224※ 　 　
225 250 18 225 250 248 19 23 CU1625D0 UPH-225A 　 　
250 19 225 250 248 20 24 CU1626D0 UPH-225 　 　
236 261 19 236 261 259 20 24 CU1649D1 UPH-236 　 　
250 275 19 250 275 273 20 24 CU1683D1 UPH-250 　 　
255 280 19 255 280 278 20 24 8 CU1694D0 UPH-255 CU1694D3 UPH-255F
265 297 24 265 297 295 26 30 CU1714D0 UPH-265 　 　
270 300 18 270 300 298 19 23 CU1722D0 UPH-270A 　 　
300 24 270 300 298 26 30 CU1725D0 UPH-270 　 　
280 310 22 280 310 308 24 28 CU2774D0 UPH-280A 　 　
312 24 280 312 310 26 30 CU2166D0 UPH-280 　 　
283 315 24 283 315 313 26 30 CU1918D0 UPH-283 　 　
290 320 18 290 320 318 19 23 CU1750D0 UPH-290A 　 　
320 22 290 320 318 24 28 CU1752D0 UPH-290 　 　
300 332 24 300 332 330 26 30 CU2351D0 UPH-300 　 　

UHP型大徑盡尺寸
密封件的公稱尺寸 腔體尺寸 標準（A505） 耐熱（F357）
d D h φd φD φD1 HA HB C NOK 零件號 名義號 NOK 零件號 名義號
310 340 18 310 340 338 19 23 10 CU1772D0 UPH-310A 　 　
340 22 310 340 338 24 28 CU1773D0 UPH-310 　 　
315 347 24 315 347 345 26 30 CU3064D0 UPH-315 　 　
320 340 12 320 340 338 13 17 CU2101D0 UPH-320A 　 　
350 22 320 350 348 24 28 CU1780D0 UPH-320 　 　
323 355 24 323 355 353 26 30 CU1784D0 UPH-323 　 　
330 355 16 330 355 353 17 21 CU1786D0 UPH-330A 　 　
356 20 330 356 354 22 26 CU1787D0 UPH-330B 　 　
360 22 330 360 358 24 28 CU1789D0 UPH-330 　 　
335 355 14 335 355 353 15 19 CU1793D1 UPH-335A 　 　
367 24 335 367 365 26 30 CU2197D0 UPH-335 　 　
340 370 22 340 370 368 24 28 CU1795D0 UPH-340 　 　
345 365 14 345 365 363 15 19 CU2243D0 UPH-345 　 　
350 370 14 350 370 368 15 19 CU2302D0 UPH-350A 　 　
380 22 350 380 378 24 28 CU1799D2 UPH-350 　 　
355 385 22 355 385 383 24 28 CU1801D0 UPH-355A 　 　
387 24 355 387 385 26 30 CU1916D0 UPH-355 　 　
360 390 22 360 390 388 24 28 CU1803D0 UPH-360 　 　
365 395 22 365 395 393 24 28 CU1805D0 UPH-365 　 　
368 400 24 368 400 398 26 30 CU1807D0 UPH-368 　 　
370 400 23 370 400 398 25 29 CU1810D0 UPH-370A 　 　
400 25 370 400 398 27 31 CU1811D0 UPH-370 　 　
371 396 16 371 396 394 17 21 CU2303D0 UPH-371 　 　
375 407 24 375 407 405 26 30 CU3357D0 UPH-375 　 　
380 400 15 380 400 398 16 20 CU1813D0 UPH-380A 　 　
410 15 380 410 408 16 20 CU1815D0 UPH-380B 　 　
420 30 380 420 418 32 36 CU2162D0 UPH-380 　 　
390 420 22 390 420 418 24 28 CU1818D0 UPH-390 　 　
395 425 22 395 425 423 24 28 CU1819D0 UPH-395 　 　
400 430 22 400 430 428 24 28 CU1823D0 UPH-400A 　 　
430 25 400 430 428 27 31 CU2007D0 UPH-400B 　 　
432 24 400 432 430 26 30 CU3358D0 UPH-400 　 　
420 455 25 420 455 453 27 32 CU1833D0 UPH-420 　 　
425 457 24 425 457 455 26 31 CU1917D0 UPH-425 　 　
430 470 20 430 470 468 22 27 CU1837D0 UPH-430 　 　
435 470 25 435 470 468 27 32 CU1841D0 UPH-435 　 　
440 480 35 440 480 478 37 42 CU1843D0 UPH-440 　 　
445 470 18 445 470 468 19 24 CU2244D0 UPH-445 　 　
450 480 22 450 480 478 24 29 CU1844D0 UPH-450A 　 　
482 24 450 482 480 26 31 CU3359D0 UPH-450
460 500 20 460 500 498 22 27 CU1850D0 UPH-460
475 507 24 475 507 505 26 31 CU1853D0 UPH-475
480 505 18 480 505 503 19 24 CU2245D0 UPH-480A
490 530 25 490 530 528 27 32 CU1855D0 UPH-490
520 550 17 520 550 548 18 23 CU2189D0 UPH-520A
525 555 15 525 555 553 16 21 CU1860D0 UPH-525
530 570 20 530 570 568 22 27 CU2084D0 UPH-530A
540 560 14 540 560 558 15 20 CU2037D0 UPH-540
570 600 17 570 600 598 18 23 CU2190D0 UPH-570A
600 630 20 600 630 628 22 27 CU2160D0 UPH-600A
630 28 600 630 628 30 35 CU2036D0 UPH-600B
640 30 600 640 638 32 37 CU1868D0 UPH-600
640 685 25 640 685 683 27 32 12 CU2284D0 UPH-640
700 730 15 700 730 728 16 21 CU1873D0 UPH-700A
760 800 34 760 800 798 36 41 CU1877D0 UPH-760
768 800 30 768 800 798 32 37 CU1878D0 UPH-768
818 850 24 818 850 848 26 31 CU1882D1 UPH-818
825 850 15.5 825 850 848 16.5 21.5 CU1883D0 UPH-825A
860 27 825 860 858 29 34 CU2124D0 UPH-825
925 950 14 925 950 948 15 20 CU2325D0 UPH-925
950 980 20 950 980 978 22 27 CU1892D0 UPH-950
1020 1050 18 1020 1050 1048 19 24 CU1894D0 UPH-1020A
1025 1055 15 1025 1055 1053 16 21 CU1895D0 UPH-1025
1100 1140 20 1100 1140 1138 22 27 CU2192D0 UPH-1100
1220 1280 30 1220 1280 1278 32 37 CU1899D0 UPH-1220
1560 1600 20 1560 1600 1598 22 27 CU2191D0 UPH-1560
1620 1680 30 1620 1680 1678 32 37 CU1904D0 UPH-1620
版权所有：宁波欧科密封科技有限公司　　　电话：0574-87668699 　　传真：0574-87668599 　E-mail: nboukmf @163.com
