  一、概述:
1.特点:O形密封圈由于它制造费用低及使用方便,因而被广泛应用在各种动、静密封场合。
2.O形圈标准一览表
标准 O形圈截面直径W
美国标准 AS 568 1.78 2.62 3.53 5.33 7.00
英国标准 BS 1516
日本标准 JIS B 2401 1.9 2.4 3.1 3.5 5.7 8.4
国际标准 ISO 3601/1 1.8 2.65 3.55 5.30 7.00
德国标准 DIN 3771/1
中国标准 GB 3452.1
优先的米制尺寸 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 7.0 8.0 10.0 12.0
美国标准 AS 568(900系列) 1.02 1.42 1.63 1.83 1.98 2.08 2.21 2.46 2.95 3.00

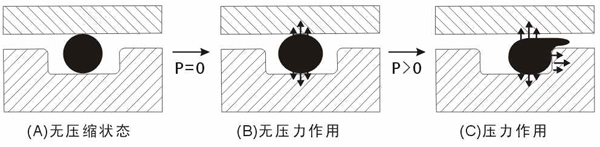

3.密封机理:
O形密封圈是一种自动双向作用密封元件。安装时其径向和轴向方面的预压缩赋与O形密封圈自身的初始密封能力。它随系统压力的提高而增大。
4.性能参数
  静态密封 动态密封
工作压力 无挡圈时,最高可达20MPa 无挡圈时,最高可达5MPa
有挡圈时,最高可达40MPa 有挡圈时,较高压力。
用特殊挡圈时,最高可200MPa
运动速度 最大往复速度可达0.5m/s,最大旋转速度可达2.0m/s。
温度 一般场合:-30℃~+110℃;特殊橡胶:-60℃~+250℃; 旋转场合:-30℃~+80℃
介质 见《材料特性》
