此产品用作活塞和活塞杆的支承件，防止其括伤或偏心，并提高密封件的耐用性。按卷供应，可根据缸径大小来切割，此抗磨环有低的摩擦阻力，可消除爬行。

| 名义号 |

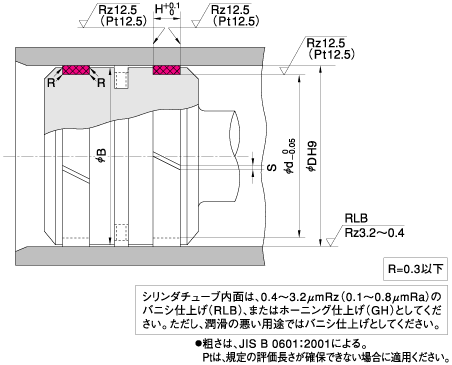

抗磨环的公称尺寸 |
腔体尺寸 |
NOK
零件号 |

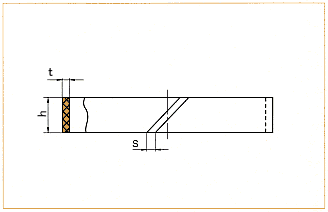

| t |
h |
S |
φD |
φd |
H |
| RYT 8 |
2 |
8 |
1～1.5 |
18～63 |
D－4 |
8 |
GZ1291V0 |
| 10 |
10 |
1～2 |
33～80 |
10 |
GZ1292V0 |
| 15 |
2.5 |
15 |
1.5～3 |
41～130 |
D－5 |
15 |
GZ1293V0 |
| 20 |
20 |
2～4 |
65～160 |
20 |
GZ1294V0 |
| 25 |
25 |
2～6 |
85～225 |
25 |
GZ1295V0 |
| 30 |
30 |
3～6.5 |
112～250 |
30 |
GZ1296V0 |
| 35 |
35 |
3.5～8 |
132～300 |
35 |
GZ1297V0 |
| 40 |
40 |
4～9 |
150～350 |
40 |
GZ1298V0 |
| 45 |
45 |
4～10 |
165～400 |
45 |
GZ1299V0 |
| 50 |
3 |
50 |
5～11 |
205～450 |
D－6 |
50 |
GZ1300V0 |
| 55 |
55 |
6～13 |
230～500 |
55 |
GZ1301V0 |
| 60 |
60 |
7～15 |
260～600 |
60 |
GZ1302V0 |
| 70 |
70 |
8～28 |
290～1000 |
70 |
GZ1303V0 |
|
|
|
