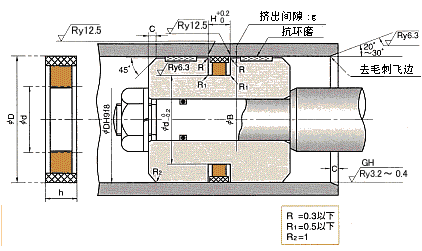

          NOK活塞用密封件—SPG

        这是一种大范围应用的标准型组合密封。滑动材料为聚四氟乙烯树脂，支承环材料有丁睛橡胶或氟橡胶，使用压力0-14Mpa，使用温度-30度至+100度，用氟橡胶可至+200度。

名義號 密封件的公稱尺寸 腔體尺寸 NOK 零件號
d D h φd φD H C
SPG 30 20.5 30 4.3 20.5 30 4.5 2 GS0327V0
31.5 22 31.5 22 31.5 3.5 GS0328V0
32 22.5 32 22.5 32 GS0329V0
35 25.5 35 25.5 35 GS0330V0
35.5 26 35.5 26 35.5 GS0331V0
40 30 40 30 40 GS0332V0
45 35 45 35 45 GS0333V0
50 40 50 40 50 4 GS0334V0
55 45 55 45 55 GS0335V0
56 46 56 46 56 GS0336V0
60 50 60 50 60 GS0337V0
63 48 63 7.3 48 63 7.5 GS0338V0
65 50 65 50 65 GS0339V0
69 54 69 54 69 GS0340V0
70 55 70 55 70 5 GS0341V0
71 56 71 56 71 GS0342V0
75 60 75 60 75 GS0343V0
80 65 80 65 80 GS0344V0
85 70 85 70 85 GS0345V0
90 75 90 75 90 GS0310V0
95 80 95 80 95 GS0346V0
100 85 100 85 100 GS0347V0
108 92 108 92 108 GS0348V0
110 94 110 94 110 GS0311V0
112 96 112 96 112 6.5 GS0349V0
120 104 120 104 120 GS0350V0
125 109 125 109 125 GS0351V0
130 114 130 114 130 GS0352V0
140 124 140 124 140 GS0353V0
145 129 145 129 145 GS0885V0
150 134 150 134 150 GS0354V0
155 139 155 139 155 GS3133V1
160 144 160 144 160 GS0355V0
170 148 170 10.8 148 170 11 GS0356V0
180 158 180 158 180 GS0357V0
190 168 190 168 190 GS0358V0
200 178 200 178 200 GS0359V0
204 182 204 182 204 GS0360V0
210 188 210 188 210 GS0361V0
220 198 220 198 220 GS0842V0
224 202 224 202 224 GS0362V0
225 203 225 203 225 GS0363V0
230 208 230 208 230 GS0364V0
240 218 240 218 240 GS0365V0
250 228 250 228 250 GS0366V0
260 236 260 11.7 236 260 12 7.5 GS0700V0
270 246 270 246 270 GS0701V0
280 256 280 256 280 GS0702V0
290 266 290 266 290 GS0703V0
300 276 300 276 300 GS0704V0
310 286 310 286 310 GS0705V0
320 296 320 296 320 GS0706V0
330 308 330 9.75 308 330 10 10 GS0408V0
360 336 360 11.7 336 360 12 GS0917V0
485 455 485 14.8 455 485 15 GS0504V1
500 470 500 14.8 470 500 15 GS0261V2
550 515 550 17.2 515 550 17.5 GS0379V2
600 570 600 14.8 570 600 15 GS0324V2
650 620 650 14.8 620 650 15 15 GS0527V0
720 690 720 14.8 690 720 15 GS0492V0
800 785 800 12.7 785 800 13 GS0520V0
900 870 900 24.5 870 900 25 GS0407V2
930 890 930 19 890 930 20 GS0466V1
935 920 935 12.7 920 935 13 GS0521V0
950 925 950 17.7 925 950 18 GS0285V2
1000 960 1000 19.7 960 1000 20 20 GS0512V0
1060 1020 1060 19.7 1020 1060 20 GS0587V0
1120 1080 1120 19.7 1080 1120 20 GS0584V0
1150 1110 1150 19.7 1110 1150 20 GS3007V0
1180 1130 1180 19.7 1130 1180 20 GS0599V1※
1210 1170 1210 19 1170 1210 20 GS0465V0
1250 1210 1250 19.7 1210 1250 20 GS0281V0
1260 1220 1260 19.7 1220 1260 20 GS0851V0
1400 1350 1400 19.7 1350 1400 20 GS0402V0
1500 1460 1500 19.7 1460 1500 20 GS0852V0
1650 1600 1650 24 1600 1650 25 GS0579V0
