星形密封圈
一．概述
星形密封圈是四唇口密封，形状类似X，因此又称为X形圈。它是在O形圈基础上性能又作了改进和提高，其标准尺寸完全与美国As 568A标准的O形圈相同。可代替大部分0形圈场合。
二．优点：
1.与O形圈相比，由于星形密封圈在密封唇之间形成润滑容腔，具有较小的磨擦阻力，启动阻力。
2.由于它的飞边位置在截面的凹处，所以密封效果好。
3.非圆形截面，避免在往复运动时产生滚动。

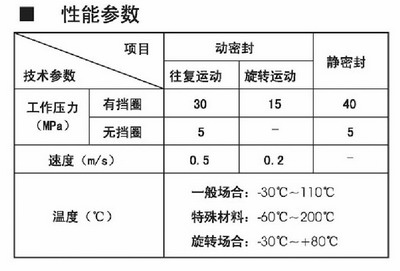

三．技术数据(见右图)
星型密封圈的应用范围很广。根据温度，压力和介质选择合适的材料。为了使作为密封元件的星形密封圈适应给定应用场合，就应考虑所有的工作参数间的相互制约。在确定应用规范时，必须考虑到峰值温度、连续工作温度以及运行周期。在旋转场合，还必须考虑由于磨擦热引起的温升。
四.作用机理
星形密封圈是一种自紧密封型的双作用密封元件。径向与轴向上的力取决于系统的压力，随着的压力上升星形密封圈的压缩变形会增大，总的密封力提高，从而形成可靠的密封。
五.如何选择星形密封圈
若已知轴孔的直径，则依据下列准则选择合适的星形密封圈；
1.静密封或往复直线运动：
孔用密封：星形密封圈的内径尺寸应当与沟槽相适应，或小于沟槽外径尺寸2％左右。因为预压缩产生的预压紧力可以有效地防l上星形密封圈的扭曲。
轴用密封：星形密封圈的内径尺寸应等于或适当大于轴的外径尺寸约0．2～0．3mm也可相对轴的外径尺寸大1％。由此，密封圈可以更容易地安装，同时获得更长的使用寿命。
2．旋转密封：星形密封圈的内径应比被它密封的轴径约大2～5％。因为密封圈用在旋转运动时会摩擦发热，而弹性体受热后会收缩(焦耳效应)。为了使密封圈能有润滑和可靠工作，必须选用内径比轴径大的星形圈。
通常，较小截面的密封圈可以满足静密封的需要，反之，较大截面的密封圈应用于满足动密封的要求。
在高压或存在较大挤出间隙的情况下，须选用硬度较高的橡胶材料。最好的方式是加PTFE背托环。以防高压挤出破坏。
六.材料
材料为邵氏A70的丁腈橡胶N70，其它材料可参照0形圈所用的材料。
七.规格
星形圈规格按美标AS568标准
部件号 内径 公差1 公差2 线径 外径
|
X001
|
0.74
|
0,1
|
0,15
|
1,02±0,08
|
2,78
|
|
X002
|
1.06
|
0,1
|
0,15
|
1,25±0,08
|
3,56
|
|
X003
|
1.42
|
0,1
|
0,15
|
1,52±0,08
|
4,46
|
|
X0031/2
|
1.78
|
0,13
|
0,15
|
1,02±0,08
|
3,82
|
|
X004
|
1.78
|
0,13
|
0,15
|
1,78±0,08
|
5,34
|
|
X005A
|
2.00
|
0,13
|
0,15
|
1,50±0,08
|
5,00
|
|
X005
|
2.57
|
0,13
|
0,15
|
1,78±0,08
|
6,13
|
|
X006
|
2.90
|
0,13
|
0,15
|
1,78±0,08
|
6,46
|
|
X007
|
3.68
|
0,13
|
0,15
|
1,78±0,08
|
7,24
|
|
X008A
|
4.00
|
0,13
|
0,15
|
1,78±0,08
|
7,56
|
|
X008
|
4.47
|
0,13
|
0,15
|
1,78±0,08
|
8,03
|
|
X009
|
5.28
|
0,13
|
0,15
|
1,78±0,08
|
8,84
|
|
X010
|
6.07
|
0,13
|
0,18
|
1,78±0,08
|
9,63
|
|
X011
|
7.65
|
0,13
|
0,18
|
1,78±0,08
|
11,21
|
|
X012A
|
8.20
|
0,13
|
0,18
|
1,78±0,08
|
11,76
|
|
X012
|
9.25
|
0,13
|
0,18
|
1,78±0,08
|
12,81
|
|
X013
|
10.82
|
0,13
|
0,18
|
1,78±0,08
|
14,38
|
|
X014
|
12.42
|
0,13
|
0,18
|
1,78±0,08
|
15,98
|
|
X015
|
14.00
|
0,13
|
0,18
|
1,78±0,08
|
17,56
|
|
X016
|
15.60
|
0,13
|
0,23
|
1,78±0,08
|
19,16
|
|
X017
|
17.17
|
0,13
|
0,23
|
1,78±0,08
|
20,73
|
|
X018
|
18.17
|
0,13
|
0,23
|
1,78±0,08
|
22,33
|
|
X019
|
20.35
|
0,15
|
0,23
|
1,78±0,08
|
23,91
|
|
X020
|
21.95
|
0,15
|
0,23
|
1,78±0,08
|
25,51
|
|
X021
|
23.52
|
0,15
|
0,23
|
1,78±0,08
|
27,08
|
|
X022
|
25.12
|
0,15
|
0,25
|
1,78±0,08
|
28,68
|
|
X023
|
26.70
|
0,15
|
0,25
|
1,78±0,08
|
30,26
|
|
X024
|
28.30
|
0,15
|
0,25
|
1,78±0,08
|
31,86
|
|
X025
|
29.87
|
0,15
|
0,28
|
1,78±0,08
|
33,43
|
|
X026
|
31,47
|
0,15
|
0,28
|
1,78±0,08
|
35,03
|
|
X027
|
33,05
|
0,15
|
0,28
|
1,78±0,08
|
36,16
|
|
X028
|
34,65
|
0,15
|
0,33
|
1,78±0,08
|
38,21
|
|
X029
|
37,82
|
0,25
|
0,33
|
1,78±0,08
|
41,38
|
|
X030
|
41,00
|
0,25
|
0,33
|
1,78±0,08
|
44,56
|
|
X031
|
44,17
|
0,25
|
0,38
|
1,78±0,08
|
47,73
|
|
X032
|
47,35
|
0,25
|
0,38
|
1,78±0,08
|
50,91
|
|
X033
|
50,52
|
0,25
|
0,46
|
1,78±0,08
|
54,08
|
|
X034
|
53,70
|
0,25
|
0,46
|
1,78±0,08
|
57,26
|
|
X035
|
56,87
|
0,25
|
0,46
|
1,78±0,08
|
60,43
|
|
X036
|
60,05
|
0,25
|
0,46
|
1,78±0,08
|
63,61
|
|
X037
|
63,22
|
0,25
|
0,46
|
1,78±0,08
|
66,78
|
|
X038
|
66,40
|
0,38
|
0,51
|
1,78±0,08
|
69,96
|
|
X039
|
69,57
|
0,38
|
0,51
|
1,78±0,08
|
73,13
|
|
X040
|
72,75
|
0,38
|
0,51
|
1,78±0,08
|
76,31
|
|
X041
|
75,92
|
0,38
|
0,61
|
1,78±0,08
|
79,48
|
|
X042
|
82,27
|
0,38
|
0,61
|
1,78±0,08
|
85,83
|
|
X043
|
88,62
|
0,38
|
0,60
|
1,78±0,08
|
92,18
|
|
X044
|
94,97
|
0,38
|
0,68
|
1,78±0,08
|
98,53
|
|
X045
|
101,32
|
0,38
|
0,68
|
1,78±0,08
|
104,88
|
|
X046
|
107,67
|
0,38
|
0,76
|
1,78±0,08
|
111,23
|
|
X047
|
114,02
|
0,38
|
0,76
|
1,78±0,08
|
117,58
|
|
X048
|
120,37
|
0,38
|
0,76
|
1,78±0,08
|
123,93
|
|
X049
|
126,72
|
0, 58
|
0,94
|
1,78±0,08
|
130,28
|
|
X050
|
133,07
|
0, 58
|
0,94
|
1,78±0,08
|
136,63
|
|
X102
|
1,24
|
0,15
|
0,18
|
2,62±0,08
|
6,48
|
|
X103
|
2,06
|
0,15
|
0,18
|
2,62±0,08
|
7,30
|
|
X104
|
2,84
|
0,15
|
0,18
|
2,62±0,08
|
8,08
|
|
X104
|
2,84
|
0,15
|
0,18
|
2,62±0,08 |
8,08
|
|
X105
|
3,83
|
0,15
|
0,18
|
2,62±0,08
|
8,87
|
|
X106
|
4,42
|
0,15
|
0,18
|
2,62±0,08
|
9,66
|
|
X107
|
2,23
|
0,15
|
0,18
|
2,62±0,08
|
10,47
|
|
X108
|
6,02
|
0,15
|
0,18
|
2,62±0,08
|
11,26
|
|
X109
|
7,59
|
0,15
|
0,18
|
2,62±0,08
|
12,83
|
|
X110
|
9,20
|
0,15
|
0,18
|
2,62±0,08
|
14,44
|
|
X111A
|
10,20
|
0,15
|
0,18
|
2,62±0,08
|
15,44
|
|
X111
|
10,77
|
0,15
|
0,18
|
2,62±0,08
|
16,01
|
|
X112
|
12,37
|
0,15
|
0,18
|
2,62±0,08
|
17,61
|
|
X113
|
13,95
|
0,15
|
0,18
|
2,62±0,08
|
19,19
|
|
X114B
|
14,80
|
0,15
|
0,23
|
2,46±0,08
|
19,72
|
|
X114
|
15,55
|
0,15
|
0,23
|
2,62±0,08
|
20,79
|
|
X115A
|
16,20
|
0,15
|
0,23
|
2,62±0,08
|
21,44
|
|
X115
|
17,12
|
0,15
|
0,23
|
2,62±0,08
|
22,36
|
|
X116
|
18,72
|
0,15
|
0,23
|
2,62±0,08
|
23,96
|
|
X117
|
20,29
|
0,15
|
0,25
|
2,62±0,08
|
25,53
|
|
X118
|
21,89
|
0,15
|
0,25
|
2,62±0,08
|
27,13
|
|
X119
|
23,47
|
0,15
|
0,25
|
2,62±0,08
|
28,71
|
|
X120
|
25,07
|
0,15
|
0,25
|
2,62±0,08
|
30,31
|
|
X121
|
26,64
|
0,15
|
0,25
|
2,62±0,08
|
31,88
|
|
X122
|
28,24
|
0,15
|
0,25
|
2,62±0,08
|
33,48
|
|
X123
|
29,82
|
0,15
|
0,30
|
2,62±0,08
|
35,06
|
|
X124
|
31,42
|
0,15
|
0,30
|
2,62±0,08
|
36,66
|
|
X125
|
32,99
|
0,15
|
0,30
|
2,62±0,08
|
38,23
|
|
X126
|
34,59
|
0,15
|
0,30
|
2,62±0,08
|
39,83
|
|
X127
|
36,17
|
0,15
|
0,30
|
2,62±0,08
|
41,41
|
|
X128
|
37,77
|
0,15
|
0,30
|
2,62±0,08
|
43,01
|
|
X129
|
39,34
|
0,25
|
0,38
|
2,62±0,08
|
44,58
|
|
X130
|
40,95
|
0,25
|
0,38
|
2,62±0,08
|
46,19
|
|
X131
|
42,52
|
0,25
|
0,38
|
2,62±0,08
|
47,76
|
|
X132
|
44,12
|
0,25
|
0,38
|
2,62±0,08
|
49,36
|
|
X133
|
45,69
|
0,25
|
0,38
|
2,62±0,08
|
50,93
|
|
X134
|
47,29
|
0,25
|
0,38
|
2,62±0,08
|
52,53
|
|
X135
|
48,90
|
0,25
|
0,43
|
2,62±0,08
|
54,14
|
|
X136
|
50,47
|
0,25
|
0,43
|
2,62±0,08
|
55,71
|
|
X137
|
52,07
|
0,25
|
0,43
|
2,62±0,08
|
57,31
|
|
X138
|
53,84
|
0,25
|
0,43
|
2,62±0,08
|
58,88
|
|
X139
|
55,25
|
0,25
|
0,43
|
2,62±0,08
|
60,49
|
|
X140
|
56,82
|
0,25
|
0,43
|
2,62±0,08
|
62,06
|
|
X141
|
58,42
|
0,25
|
0,50
|
2,62±0,08
|
63,66
|
|
X142
|
59,99
|
0,25
|
0,50
|
2,62±0,08
|
65,23
|
|
X143
|
61,60
|
0,25
|
0,50
|
2,62±0,08
|
66,84
|
|
X144
|
63,17
|
0,25
|
0,50
|
2,62±0,08
|
68,41
|
|
X145
|
64,77
|
0,25
|
0,50
|
2,62±0,08
|
70,01
|
|
X146
|
66,34
|
0,25
|
0,50
|
2,62±0,08
|
71,58
|
|
X147
|
67,94
|
0,25
|
0,55
|
2,62±0,08
|
73,18
|
|
X148
|
69,52
|
0,25
|
0,55
|
2,62±0,08
|
74,76
|
|
X149
|
71,12
|
0,25
|
0,55
|
2,62±0,08
|
76,36
|
|
X150
|
72,69
|
0,38
|
0,55
|
2,62±0,08
|
77,93
|
|
X151
|
75,87
|
0,38
|
0,60
|
2,62±0,08
|
81,11
|
|
X152
|
82,22
|
0,38
|
0,60
|
2,62±0,08
|
87,46
|
|
X153
|
88,57
|
0,38
|
0,60
|
2,62±0,08
|
93,81
|
|
X154
|
94,92
|
0,38
|
0,70
|
2,62±0,08
|
100,16
|
|
X155
|
101,27
|
0,38
|
0,70
|
2,62±0,08
|
106,51
|
|
X156
|
107,62
|
0,38
|
0,76
|
2,62±0,08
|
112,86
|
|
X157
|
113,97
|
0,38
|
0,76
|
2,62±0,08
|
119,21
|
|
X158
|
120,32
|
0,38
|
0,76
|
2,62±0,08
|
125,56
|
|
X159
|
126,67
|
0,38
|
0,90
|
2,62±0,08
|
131,91
|
|
X160
|
133,02
|
0,58
|
0,90
|
2,62±0,08
|
138,26
|
|
X161
|
139,37
|
0,58
|
0,90
|
2,62±0,08
|
144,61
|
|
X162
|
145,72
|
0,58
|
0,90
|
2,62±0,08
|
150,96
|
|
X163
|
152,07
|
0,58
|
1,30
|
2,62±0,08
|
157,31
|
|
X164
|
158,42
|
0,58
|
1,00
|
2,62±0,08
|
163,66
|
|
X165
|
164,77
|
0,58
|
1,00
|
2,62±0,08
|
170,01
|
|
X166
|
171,11
|
0,58
|
1,00
|
2,62±0,08
|
176,35
|
|
X167
|
177,47
|
0,58
|
1,00
|
2,62±0,08
|
182,71
|
|
X168
|
183,82
|
0,76
|
1,15
|
2,62±0,08
|
189,06
|
|
X169
|
190,17
|
0,76
|
1,15
|
2,62±0,08
|
195,41
|
|
X170
|
196,52
|
0,76
|
1,15
|
2,62±0,08
|
201,76
|
|
X171
|
202,87
|
0,76
|
1,15
|
2,62±0,08
|
208,11
|
|
X172
|
209,22
|
0,76
|
1,30
|
2,62±0,08
|
214,46
|
|
X173
|
215,57
|
0,76
|
1,30
|
2,62±0,08
|
220,81
|
|
X174
|
221,92
|
0,76
|
1,30
|
2,62±0,08
|
227,16
|
|
X175
|
228,27
|
0,76
|
1,30
|
2,62±0,08
|
233,51
|
|
X176
|
234,62
|
0,76
|
1,40
|
2,62±0,08
|
239,86
|
|
X177
|
240,97
|
0,76
|
1,40
|
2,62±0,08
|
246,21
|
|
X178
|
247,32
|
0,76
|
1,40
|
2,62±0,08
|
252,56
|
|
X201
|
4,34
|
0,13
|
0,18
|
3,53±0,1
|
11,40
|
|
X202
|
5,94
|
0,13
|
0,18
|
3,53±0,1
|
13,00
|
|
X203
|
7,52
|
0,13
|
0,18
|
3,53±0,1
|
14,58
|
|
X204
|
9,12
|
0,15
|
0,18
|
3,53±0,1
|
16,18
|
|
X205
|
10,69
|
0,15
|
0,25
|
3,53±0,1
|
17,75
|
|
X206
|
12,29
|
0,15
|
0,25
|
3,53±0,1
|
19,35
|
|
X207
|
13,87
|
0,15
|
0,25
|
3,53±0,1
|
20,93
|
|
X208
|
15,47
|
0,15
|
0,25
|
3,53±0,1
|
22,53
|
|
X209
|
17,04
|
0,15
|
0,25
|
3,53±0,1
|
24,10
|
|
X210A
|
18,20
|
0,15
|
0,25
|
3,53±0,1
|
25,26
|
|
X210
|
18,66
|
0,15
|
0,25
|
3,53±0,1
|
25,72
|
|
X211
|
20,22
|
0,15
|
0,25
|
3,53±0,1
|
27,28
|
|
X212
|
21,82
|
0,15
|
0,25
|
3,53±0,1
|
28,88
|
|
X213
|
23,40
|
0,15
|
0,25
|
3,53±0,1
|
30,46
|
|
X214
|
25,00
|
0,15
|
0,25
|
3,53±0,1
|
32,06
|
|
X215
|
26,58
|
0,15
|
0,25
|
3,53±0,1
|
33,64
|
|
X216
|
28,17
|
0,15
|
0,30
|
3,53±0,1
|
35,23
|
|
X217
|
29,75
|
0,15
|
0,30
|
3,53±0,1
|
36,81
|
|
X218
|
31,35
|
0,15
|
0,30
|
3,53±0,1
|
38,41
|
|
X219
|
32,92
|
0,15
|
0,30
|
3,53±0,1
|
39,98
|
|
X220
|
34,52
|
0,15
|
0,30
|
3,53±0,1
|
41,58
|
|
X221
|
36,09
|
0,15
|
0,30
|
3,53±0,1
|
43,15
|
|
X222
|
37,70
|
0,15
|
0,38
|
3,53±0,1
|
44,76
|
|
X223
|
40,87
|
0,25
|
0,38
|
3,53±0,1
|
47,93
|
|
X224
|
44,05
|
0,25
|
0,38
|
3,53±0,1
|
51,11
|
|
X225
|
47,22
|
0,25
|
0,45
|
3,53±0,1
|
54,28
|
|
X226
|
50,40
|
0,25
|
0,45
|
3,53±0,1
|
57,46
|
|
X227
|
53,57
|
0,25
|
0,45
|
3,53±0,1
|
60,63
|
|
X228
|
56,75
|
0,25
|
0,50
|
3,53±0,1
|
63,81
|
|
X229
|
59,92
|
0,38
|
0,60
|
3,53±0,1
|
66,58
|
|
X230
|
63,10
|
0,38
|
0,60
|
3,53±0,1
|
70,16
|
|
X231
|
66,27
|
0,38
|
0,60
|
3,53±0,1
|
73,33
|
|
X232
|
69,45
|
0,38
|
0,60
|
3,53±0,1
|
76,51
|
|
X233
|
72,62
|
0,38
|
0,60
|
3,53±0,1
|
79,68
|
|
X234
|
75,80
|
0,38
|
0,60
|
3,53±0,1
|
82,86
|
|
X235
|
78,97
|
0,38
|
0,60
|
3,53±0,1
|
86,03
|
|
X236
|
82,15
|
0,38
|
0,60
|
3,53±0,1
|
89,21
|
|
X237
|
85,32
|
0,38
|
0,60
|
3,53±0,1
|
92,38
|
|
X238
|
88,50
|
0,38
|
0,60
|
3,53±0,1
|
95,56
|
|
X239
|
91,67
|
0,38
|
0,70
|
3,53±0,1
|
98,73
|
|
X240
|
94,85
|
0,38
|
0,70
|
3,53±0,1
|
101,91
|
|
X241
|
98,02
|
0,38
|
0,70
|
3,53±0,1
|
105,08
|
|
X242
|
101,20
|
0,38
|
0,70
|
3,53±0,1
|
108,26
|
|
X243
|
104,37
|
0,38
|
0,70
|
3,53±0,1
|
111,43
|
|
X244
|
107,55
|
0,38
|
0,76
|
3,53±0,1
|
114,61
|
|
X245
|
110,72
|
0,38
|
0,76
|
3,53±0,1
|
117,78
|
|
X246
|
113,90
|
0,38
|
0,76
|
3,53±0,1
|
120,96
|
|
X247
|
117,07
|
0,38
|
0,76
|
3,53±0,1
|
124,13
|
|
X248
|
120,25
|
0,38
|
0,76
|
3,53±0,1
|
127,31
|
|
X249
|
123,42
|
0,38
|
0,90
|
3,53±0,1
|
130,48
|
|
X250
|
126,60
|
0,38
|
0,90
|
3,53±0,1
|
133,66
|
|
X251
|
129,77
|
0,58
|
0,90
|
3,53±0,1
|
136,83
|
|
X252
|
132,95
|
0,58
|
0,90
|
3,53±0,1
|
140,01
|
|
X253
|
136,12
|
0,58
|
0,90
|
3,53±0,1
|
143,18
|
|
X254
|
139,30
|
0,58
|
0,90
|
3,53±0,1
|
146,36
|
|
X255
|
142,47
|
0,58
|
0,90
|
3,53±0,1
|
149,53
|
|
X256
|
145,65
|
0,58
|
0,90
|
3,53±0,1
|
152,71
|
|
X257
|
148,82
|
0,58
|
0,90
|
3,53±0,1
|
155,88
|
|
X258
|
152,00
|
0,58
|
0,90
|
3,53±0,1
|
159,06
|
|
X259
|
158,35
|
0,58
|
1,00
|
3,53±0,1
|
165,41
|
|
X260
|
164,70
|
0,58
|
1,00
|
3,53±0,1
|
171,76
|
|
X261
|
171,05
|
0,58
|
1,00
|
3,53±0,1
|
178,11
|
|
X262
|
177,40
|
0,58
|
1,00
|
3,53±0,1
|
184,46
|
|
X263
|
183,75
|
0,76
|
1,15
|
3,53±0,1
|
190,81
|
|
X264
|
190,10
|
0,76
|
1,15
|
3,53±0,1
|
197,16
|
|
X265
|
196,45
|
0,76
|
1,15
|
3,53±0,1
|
203,51
|
|
X266
|
202,80
|
0,76
|
1,15
|
3,53±0,1
|
209,86
|
|
X267
|
209,15
|
0,76
|
1,25
|
3,53±0,1
|
216,21
|
|
X268
|
215,50
|
0,76
|
1,25
|
3,53±0,1
|
222,56
|
|
X269
|
221,85
|
0,76
|
1,25
|
3,53±0,1
|
228,91
|
|
X270
|
228,20
|
0,76
|
1,25
|
3,53±0,1
|
235,26
|
|
X271
|
234,55
|
0,76
|
1,40
|
3,53±0,1
|
241,61
|
|
X272
|
240,90
|
0,76
|
1,40
|
3,53±0,1
|
247,96
|
|
X273
|
247,25
|
0,76
|
1,40
|
3,53±0,1
|
254,31
|
|
X274
|
253,60
|
0,76
|
1,40
|
3,53±0,1
|
260,66
|
|
X275
|
266,29
|
0,76
|
1,40
|
3,53±0,1
|
273,35
|
|
X276
|
278,99
|
0,76
|
1,65
|
3,53±0,1
|
286,05
|
|
X277
|
291,69
|
0,76
|
1,65
|
3,53±0,1
|
298,75
|
|
X278
|
304,39
|
0,76
|
1,65
|
3,53±0,1
|
311,45
|
|
X279
|
329,79
|
0,76
|
1,65
|
3,53±0,1
|
336,85
|
|
X280
|
355,19
|
0,76
|
1,65
|
3,53±0,1
|
362,25
|
|
X281
|
380,59
|
0,76
|
1,65
|
3,53±0,1
|
387,65
|
|
X282
|
405,26
|
1,14
|
2,15
|
3,53±0,1
|
412,32
|
|
X283
|
430,66
|
1,14
|
2,15
|
3,53±0,1
|
437,72
|
|
X284
|
456,06
|
1,14
|
2,15
|
3,53±0,1
|
463,12
|
|
X309
|
10,46
|
0,13
|
0,18
|
5,33±0,13
|
21,12
|
|
X310
|
12,06
|
0,13
|
0,18
|
5,33±0,13
|
22,72
|
|
X311
|
13,64
|
0,13
|
0,18
|
5,33±0,13
|
24,30
|
|
X312
|
15,24
|
0,13
|
0,18
|
5,33±0,13
|
25,90
|
|
X313
|
16,81
|
0,13
|
0,18
|
5,33±0,13
|
27,47
|
|
X314
|
18,41
|
0,13
|
0,18
|
5,33±0,13
|
29,07
|
|
X315
|
19,99
|
0,15
|
0,25
|
5,33±0,13
|
30,65
|
|
X316
|
21,59
|
0,15
|
0,25
|
5,33±0,13
|
32,25
|
|
X317
|
23,16
|
0,15
|
0,25
|
5,33±0,13
|
33,82
|
|
X318
|
24,76
|
0,15
|
0,25
|
5,33±0,13
|
35,42
|
|
X319
|
26,34
|
0,15
|
0,25
|
5,33±0,13
|
37,00
|
|
X320
|
27,94
|
0,15
|
0,25
|
5,33±0,13
|
38,60
|
|
X321
|
29,51
|
0,15
|
0,25
|
5,33±0,13
|
40,17
|
|
X322
|
31,11
|
0,15
|
0,25
|
5,33±0,13
|
41,77
|
|
X323
|
32,69
|
0,15
|
0,25
|
5,33±0,13
|
43,35
|
|
X324
|
34,29
|
0,15
|
0,25
|
5,33±0,13
|
44,95
|
|
X325
|
37,46
|
0,25
|
0,38
|
5,33±0,13
|
48,12
|
|
X326A
|
39,20
|
0,25
|
0,38
|
5,33±0,13
|
49,86
|
|
X326
|
40,64
|
0,25
|
0,38
|
5,33±0,13
|
51,30
|
|
X327
|
43,80
|
0,25
|
0,38
|
5,33±0,13
|
54,46
|
|
X328A
|
45,20
|
0,25
|
0,38
|
5,33±0,13
|
55,85
|
|
X328
|
47,00
|
0,25
|
0,38
|
5,33±0,13
|
57,66
|
|
X329A
|
49,20
|
0,25
|
0,45
|
5,33±0,13
|
59,86
|
|
X329
|
50,16
|
0,25
|
0,45
|
5,33±0,13
|
60,82
|
|
X330
|
53,35
|
0,25
|
0,45
|
5,33±0,13
|
64,01
|
|
X331
|
56,50
|
0,25
|
0,45
|
5,33±0,13
|
67,16
|
|
X332
|
59,70
|
0,25
|
0,45
|
5,33±0,13
|
70,36
|
|
X333
|
62,86
|
0,25
|
0,50
|
5,33±0,13
|
73,52
|
|
X334
|
66,05
|
0,25
|
0,50
|
5,33±0,13
|
76,71
|
|
X335
|
69,20
|
0,38
|
0,50
|
5,33±0,13
|
79,86
|
|
X336
|
72,40
|
0,38
|
0,50
|
5,33±0,13
|
83,06
|
|
X337
|
75,56
|
0,38
|
0,60
|
5,33±0,13
|
86,22
|
|
X338
|
78,75
|
0,38
|
0,60
|
5,33±0,13
|
89,41
|
|
X339A
|
80,50
|
0,38
|
0,60
|
5,33±0,13
|
91,16
|
|
X339
|
81,90
|
0,38
|
0,60
|
5,33±0,13
|
92,56
|
|
X340
|
85,10
|
0,38
|
0,60
|
5,33±0,13
|
95,76
|
|
X341
|
88,26
|
0,38
|
0,60
|
5,33±0,13
|
98,92
|
|
X342
|
91,45
|
0,38
|
0,70
|
5,33±0,13
|
102,11
|
|
X343
|
94,60
|
0,38
|
0,70
|
5,33±0,13
|
105,26
|
|
X344
|
97,80
|
0,38
|
0,70
|
5,33±0,13
|
108,46
|
|
X345
|
100,96
|
0,38
|
0,70
|
5,33±0,13
|
111,62
|
|
X346
|
104,15
|
0,38
|
0,70
|
5,33±0,13
|
114,81
|
|
X347
|
107,30
|
0,38
|
0,76
|
5,33±0,13
|
117,96
|
|
X348
|
110,50
|
0,38
|
0,76
|
5,33±0,13
|
121,16
|
|
X349
|
113,66
|
0,38
|
0,76
|
5,33±0,13
|
124,32
|
|
X350
|
116,84
|
0,38
|
0,76
|
5,33±0,13
|
127,50
|
|
X351
|
120,02
|
0,38
|
0,76
|
5,33±0,13
|
130,68
|
|
X352
|
123,19
|
0,38
|
0,76
|
5,33±0,13
|
133,85
|
|
X353
|
126,37
|
0,38
|
0,76
|
5,33±0,13
|
137,03
|
|
X354
|
129,54
|
0,58
|
0,90
|
5,33±0,13
|
140,20
|
|
X355
|
132,72
|
0,58
|
0,90
|
5,33±0,13
|
143,38
|
|
X356
|
135,89
|
0,58
|
0,90
|
5,33±0,13
|
146,55
|
|
X357
|
139,06
|
0,58
|
0,90
|
5,33±0,13
|
149,72
|
|
X358
|
142,24
|
0,58
|
0,90
|
5,33±0,13
|
152,90
|
|
X359
|
145,42
|
0,58
|
0,90
|
5,33±0,13
|
156,08
|
|
X360
|
148,49
|
0,58
|
0,90
|
5,33±0,13
|
159,15
|
|
X361
|
151,76
|
0,58
|
0,90
|
5,33±0,13
|
162,42
|
|
X362
|
158,12
|
0,58
|
0,90
|
5,33±0,13
|
168,78
|
|
X363
|
164,47
|
0,58
|
0,90
|
5,33±0,13
|
175,13
|
|
X364
|
170,81
|
0,58
|
0,90
|
5,33±0,13
|
181,47
|
|
X365
|
177,17
|
0,58
|
0,90
|
5,33±0,13
|
187,83
|
|
X366
|
183,52
|
0,76
|
1,25
|
5,33±0,13
|
194,18
|
|
X367
|
189,87
|
0,76
|
1,25
|
5,33±0,13
|
200,53
|
|
X368
|
196,22
|
0,76
|
1,25
|
5,33±0,13
|
206,88
|
|
X369
|
202,57 |
0,76
|
1,25
|
5,33±0,13
|
213,23
|
|
X370
|
208,92
|
0,76
|
1,25
|
5,33±0,13
|
219,58
|
|
X371
|
215,27
|
0,76
|
1,25
|
5,33±0,13
|
225,93
|
|
X372
|
221,62
|
0,76
|
1,25
|
5,33±0,13
|
232,28
|
|
X373
|
227,97
|
0,76
|
1,25
|
5,33±0,13
|
238,63
|
|
X374
|
234,32
|
0,76
|
1,25
|
5,33±0,13
|
244,98
|
|
X375
|
240,67
|
0,76
|
1,25
|
5,33±0,13
|
251,33
|
|
X376
|
247,02
|
0,76
|
1,25
|
5,33±0,13
|
257,68
|
|
X377
|
253,37
|
0,76
|
1,25
|
5,33±0,13
|
264,03
|
|
X378
|
266,07
|
0,76
|
1,25
|
5,33±0,13
|
276,73
|
|
X379
|
278,77
|
0,76
|
1,25
|
5,33±0,13
|
289,43
|
|
X380
|
291,47
|
0,76
|
1,25
|
5,33±0,13
|
302,13
|
|
X381
|
304,17
|
0,76
|
1,25
|
5,33±0,13
|
314,83
|
|
X382
|
329,57
|
0,76
|
1,25
|
5,33±0,13
|
340,23
|
|
X383
|
354,97
|
0,76
|
1,25
|
5,33±0,13
|
365,63
|
|
X384
|
380,37
|
0,76
|
1,25
|
5,33±0,13
|
391,03
|
|
X385
|
405,26
|
1,14
|
1,90
|
5,33±0,13
|
415,92
|
|
X386
|
430,65
|
1,14
|
1,90
|
5,33±0,13
|
441,31
|
|
X387
|
456,06
|
1,14
|
1,90
|
5,33±0,13
|
466,72
|
|
X388
|
481,38
|
1,22
|
1,90
|
5,33±0,13
|
492,04
|
|
X389
|
506,78
|
1,22
|
1,90
|
5,33±0,13
|
517,44
|
|
X390
|
532,18
|
1,22
|
1,90
|
5,33±0,13
|
542,84
|
|
X391
|
557,58
|
1,22
|
1,90
|
5,33±0,13
|
568,24
|
|
X392
|
582,68
|
1,53
|
2,40
|
5,33±0,13
|
593,34
|
|
X393
|
608,08
|
1,53
|
2,40
|
5,33±0,13
|
618,74
|
|
X394
|
633,48
|
1,53
|
2,40
|
5,33±0,13
|
644,54
|
|
X395
|
658,88
|
1,53
|
2,40
|
5,33±0,13
|
669,54
|
|
X425
|
113,66
|
0,38
|
0,85
|
7,0±0,15
|
127,66
|
|
X426
|
116,85
|
0,38
|
0,85
|
7,0±0,15
|
130,85
|
|
X427
|
120,00
|
0,38
|
0,85
|
7,0±0,15
|
134,00
|
|
X428
|
123,20
|
0,38
|
0,85
|
7,0±0,15
|
137,20
|
|
X429
|
126,36
|
0,38
|
0,90
|
7,0±0,15
|
140,36
|
|
X430
|
129,55
|
0,38
|
0,95
|
7,0±0,15
|
143,55
|
|
X431
|
132,70
|
0,58
|
0,95
|
7,0±0,15
|
146,70
|
|
X432
|
135,90
|
0,58
|
0,95
|
7,0±0,15
|
149,90
|
|
X433
|
139,06
|
0,58
|
0,95
|
7,0±0,15
|
153,06
|
|
X434A
|
140,50
|
0,58
|
0,95
|
7,0±0,15
|
154,50
|
|
X434
|
142,25
|
0,58
|
0,95
|
7,0±0,15
|
156,25
|
|
X435
|
145,40
|
0,58
|
0,95
|
7,0±0,15
|
159,40
|
|
X436
|
148,60
|
0,58
|
0,95
|
7,0±0,15
|
162,60
|
|
X437
|
151,76
|
0,58
|
0,95
|
7,0±0,15
|
165,76
|
|
X438
|
158,10
|
0,58
|
1,00
|
7,0±0,15
|
172,10
|
|
X439A
|
160,50
|
0,58
|
1,00
|
7,0±0,15
|
174,50
|
|
X439
|
164,46
|
0,58
|
1,00
|
7,0±0,15
|
178,46
|
|
X440
|
170,81
|
0,58
|
1,00
|
7,0±0,15
|
184,81
|
|
X441
|
177,16
|
0,58
|
1,00
|
7,0±0,15
|
191,16
|
|
X442A
|
180,50
|
0,58
|
1,00
|
7,0±0,15
|
194,50
|
|
X442
|
183,50
|
0,76
|
1,15
|
7,0±0,15
|
197,50
|
|
X443
|
189,86
|
0,76
|
1,15
|
7,0±0,15
|
203,86
|
|
X444
|
196,20
|
0,76
|
1,15
|
7,0±0,15
|
210,20
|
|
X445
|
202,56
|
0,76
|
1,15
|
7,0±0,15
|
216,56
|
|
X446
|
215,30
|
0,76
|
1,40
|
7,0±0,15
|
229,30
|
|
X447
|
228,00
|
0,76
|
1,40
|
7,0±0,15
|
242,00
|
|
X448A
|
235,50
|
0,76
|
1,40
|
7,0±0,15
|
249,50
|
|
X448
|
240,70
|
0,76
|
1,40
|
7,0±0,15
|
254,70
|
|
X449
|
253,40
|
0,76
|
1,40
|
7,0±0,15
|
267,40
|
|
X450
|
266,10
|
0,76
|
1,50
|
7,0±0,15
|
280,10
|
|
X451
|
278,80
|
0,76
|
1,50
|
7,0±0,15
|
292,80
|
|
X452
|
291,50
|
0,76
|
1,50
|
7,0±0,15
|
305,50
|
|
X453
|
304,20
|
0,76
|
1,50
|
7,0±0,15
|
318,20
|
|
X454
|
316,90
|
0,76
|
1,50
|
7,0±0,15
|
330,90
|
|
X455
|
329,60
|
0,76
|
1,50
|
7,0±0,15
|
343,60
|
|
X456
|
342,30
|
0,76
|
1,78
|
7,0±0,15
|
356,30
|
|
X457
|
355,00
|
0,76
|
1,78
|
7,0±0,15
|
369,00
|
|
X458
|
367,70
|
0,76
|
1,78
|
7,0±0,15
|
381,70
|
|
X459
|
380,40
|
0,76
|
1,78
|
7,0±0,15
|
394,40
|
|
X460
|
393,10
|
0,76
|
1,78
|
7,0±0,15
|
407,10
|
|
X461
|
405,26
|
1,14
|
2,00
|
7,0±0,15
|
419,26
|
|
X462
|
417,96
|
1,14
|
2,00
|
7,0±0,15
|
431,96
|
|
X463
|
430,65
|
1,14
|
2,00
|
7,0±0,15
|
444,65
|
|
X464
|
443,36
|
1,14
|
2,00
|
7,0±0,15
|
457,36
|
|
X465
|
456,06
|
1,14
|
2,00
|
7,0±0,15
|
470,06
|
|
X466
|
468,76
|
1,14
|
2,00
|
7,0±0,15
|
482,76
|
|
X467
|
481,46
|
1,14
|
2,00
|
7,0±0,15
|
495,46
|
|
X468
|
494,16
|
1,14
|
2,00
|
7,0±0,15
|
508,16
|
|
X469
|
506,86
|
1,14
|
2,00
|
7,0±0,15
|
520,86
|
|
X470
|
532,26
|
1,14
|
2,00
|
7,0±0,15
|
546,26
|
|
X471
|
557,66
|
1,14
|
2,00
|
7,0±0,15
|
571,66
|
|
X472
|
582,68
|
1,52
|
2,40
|
7,0±0,15
|
596,68
|
|
X473
|
608,08
|
1,52
|
2,40
|
7,0±0,15
|
622,08
|
|
X474
|
633,48
|
1,52
|
2,40
|
7,0±0,15
|
647,48
|
|
X475
|
658,87
|
1,52
|
2,40
|
7,0±0,15
|
672,87
|
|
