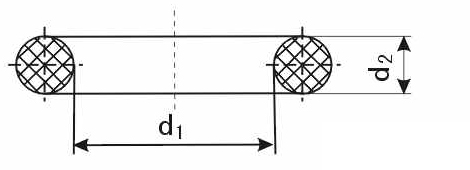

材料特性 　　　O-RING概述与设计　　 　　一、概述 　　二、O形圈内径和线径公差 　　三、O形圈推荐沟槽设计 　　　O-RING产品系列 　　　台湾DZ系列 　　　德国德氏封系列 　　　NOK密封件系列 　　　D-A-S组合密封圈系列 　　　台湾NAK骨架油封系列 　 　　　二、O形圈内径和截径公差： 　　　 　 　　O形圈内径D1公差   ±公差 d1 ±公差 d1 ±公差 d1 ±公差 d1 ±公差 ≤2.5 0.13 42.5 0.4 87.5 0.75 180 1.41 365 2.62 4.5 0.14 43.7 0.41 90 0.77 185 1.44 375 2.68 6.3 0.15 45 0.42 92.5 0.79 190 1.48 387 2.76 8.5 0.16 46.2 0.43 95 0.81 195 1.51 400 2.84 10 0.17 47.5 0.44 97.5 0.83 200 1.55 412 2.91 11.2 0.18 48.7 0.45 100 0.84 206 1.59 425 2.99 14 0.19 50 0.46 103 0.87 212 1.63 437 3.07 16 0.2 51.5 0.47 106 0.89 218 1.67 450 3.15 18 0.21 53 0.48 109 0.91 224 1.71 462 3.22 20 0.22 54.5 0.5 112 0.93 230 1.75 475 3.3 21.2 0.23 56 0.51 115 0.95 236 1.79 487 3.37 23.6 0.24 58 0.52 118 0.97 243 1.83 500 3.45 25 0.25 60 0.54 122 1 250 1.88 515 3.54 26.5 0.26 61.5 0.55 125 1.03 258 1.93 530 3.63 28 0.28 63 0.56 128 1.05 265 1.98 545 3.72 30 0.29 65 0.58 132 1.08 272 2.02 560 3.84 31.5 0.31 67 0.59 136 1.1 280 2.08 580 3.93 33.5 0.32 69 0.61 140 1.13 290 2.14 600 4.05 34.5 0.33 71 0.63 145 1.17 300 2.21 615 4.13 35.5 0.34 73 0.64 150 1.2 307 2.25 630 4.22 36.5 0.35 75 0.66 155 1.24 315 2.3 650 4.34 37.5 0.36 77.5 0.67 160 1.27 325 2.37 670 4.46 38.7 0.37 80 0.69 165 1.31 335 2.43 ＞670 0.70％ 40 0.38 82.5 0.71 170 1.34 345 2.49     41.2 0.39 85 0.73 175 1.38 355 2.56     　　　　　O形圈线径D2 公差 　　　 d2 ≤1.8 ≤2.65 ≤3.55 ≤5.3 ≤7 ≤8 ≤10 ±公差 0.08 0.09 0.1 0.13 0.15 0.16 0.18
